近日，程扬帆教授课题组硕士研究生朱容康在利用空心微珠型低爆速乳化炸药开展真空爆炸焊接研究方面取得重要进展，该成果以“Influence of vacuum degrees on the explosive welding effects of T2 copper/Q235 steel by cenosphere type of low-velocity emulsion explosives”为题发表在《Vacuum》期刊上。
T2铜/Q235钢爆炸焊接模拟：(a) 二维全尺寸计算模型；(b) 局部斜碰撞模型。
硕士研究生朱容康为该论文的第一作者，龚悦副教授和程扬帆教授为共同通讯作者。本研究通过实验与数值模拟相结合的方法，系统探究了1、0.7和0.4 atm三种真空度下，空心微珠型低爆速乳化炸药对T2铜/Q235钢板爆炸焊接效果的影响。研究表明，提高真空度能有效抑制冲击波传播、减少能量耗散，使更多爆炸能量传递至飞板，促进界面波形粗化。同时，高真空可减弱绝热压缩效应，增强金属射流的自清洁作用，去除高温熔融物，形成更薄、更致密的过渡层并抑制氧化物生成。此外，复合板的抗拉强度随真空度提高而上升。该研究揭示了真空与空心微珠低爆速炸药在异种金属爆炸焊接中的协同作用，为飞灰空心微珠资源化利用及真空爆炸焊接技术提供了支撑。

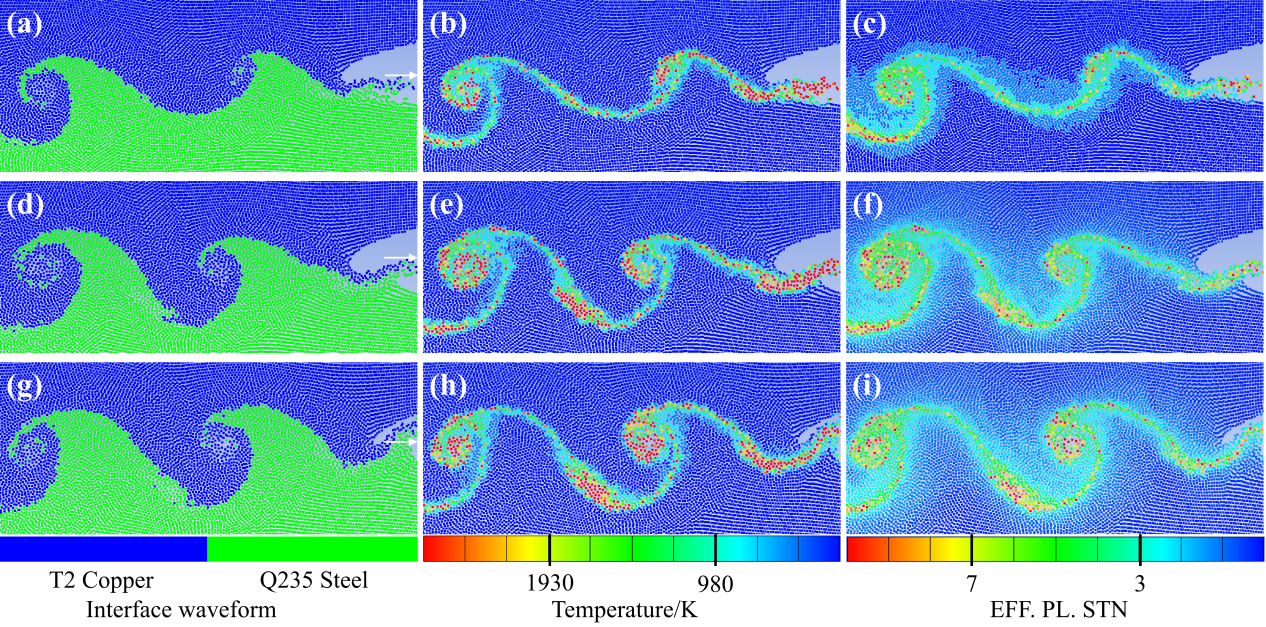

不同真空度下结合界面的波形特征：(a)-(c) 1 atm时的波形、温度和塑性应变；(d)-(f) 0.7 atm时的波形、温度和塑性应变；(g)-(i) 0.4 atm时的波形、温度和塑性应变。
该项研究工作得到了国家自然科学基金项目（Nos. 12572409；12272001；52304201）等资助。
